Linea di Accoppiaggio a Fiamma – mod. LAF

Caratteristiche Tecniche

Linea di Accoppiaggio a Fiamma – mod. LAF

La Linea di Accoppiaggio a Fiamma mod. LAF è formata da:

- Calandra di accoppiaggio: due coppie di cilindri orizzontali (4 in totale). I bruciatori sono posizionati orizzontalmente: in questo modo rimangono puliti, evitando così continui stop e spreco di materiali (fermare frequentemente i bruciatori causa anche irregolarità nella fiamma, col risultato di ottenere una produzione di bassa qualità).

- Cilindro con superficie perforata e sistema di aspirazione montato nella parte inferiore della calandra con i seguenti vanaggi:

  • passaggio di aria attraverso il materiale accoppiato per un raffreddamento immediato, permettendo così un'altra resistenza dell'accoppiaggio
  • eliminazione dei fumi prodotti dall'accoppiaggio della schiuma di poliuretano, consetendo un prodotto finale privo di odore
  • precisione nella fiamma per assicurare uno spessore del prodotto accoppiato perfettamente uniforme

MATERIALI CON CUI E' POSSIBILE L'ACCOPPIAGGIO
- Tessuti naturali o sintetici, range di peso 100/400 gr/m2
- Tessuti naturali o sintetici per retro-trattamento, range di peso 50/120 gr/m2
- Finta pelle i PVC e PU
- Film plastici

MATERIALI ADOPERABILI PU/POLIESTIERE
- Max. spessore schiuma in PU 15 mm
- Min. spessore schiuma in PU 2 mm
- Densità della schiuma in PU kg/m3

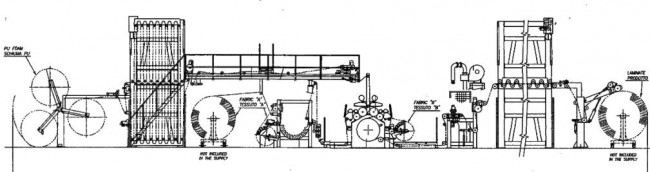

La linea è composto da:
Svolgitore
per schiuma in PU
Saldatrice per schiuma in PU
Accumulatore per schiuma in PU

La macchina è dotata di:
- Due bruciatori e due calandre
- Comando dei motori per il posizionamento dei bruciatori e delle calandre e la regolazione dell'intensità della fiamma
- Sistema di monitoraggio della presenza della fiamma
- Due svolgitori
- Due rulli separatori
- Ventilatori motorizzati per l'aspirazione dei fumi prodotti durante l'accoppiaggio
- Tamburo con largo diametro e superficie perforata dotato di ventilatore motorizzato assiale per l'aspirazione dei fumi residui e il raffreddamento del prodotto, per assicurare un più alto potere di adesivazione
- Accumulatore verticale, con tensione regolabile della schiuma in PU, due rulli mobili con cremagliera, frizione elettropneumatica gruppo di serraggio pneumatico
- Avvolgitore a contatto sincronizzato automaticamente da un ballerino, dispositivo di emergenza.

Dati Tecnici

400 V/50 Hz/trifase
70 kW
7+-1 Kg/cm2
Da 1600 a 3200 mm
